「平开门电机」什么情况下能安装走轮式电机

作者:沈阳龙盛电控有限公司   发布时间: 2019/3/26 13:06:15

「平开门电机」什么情况下能安装走轮式电机

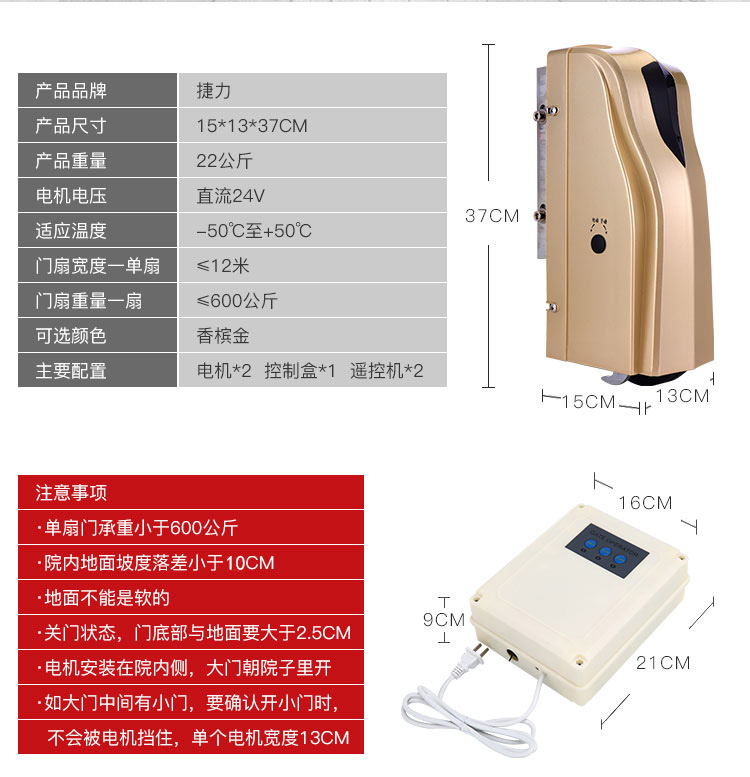

单扇门过重,超过600公斤

院内地面要平,地面坡度落差小于10CM

地面不能是软的

关门状态,门底部与地面要大于2.5CM

电机安装在门的哪侧,大门就朝哪个方向开。

1、手动控制:通过主机上的“开、停、关”键,使门体运行“开门”,“停止”,“关门”。

2、遥控控制:通过遥控器上的“开、停、关”键,使门体运行“开门、停止、关门”。

3、按键加锁、解锁功能:通过发射器的“锁”与“停”键,可对主机及遥控器的按键进行加锁。此时按主机或遥控器的开或关键,主机无动作。通过遥控器的“停”键,可对主机及遥控器的按键进行解锁。

4、自动关门可选:通过拨码开关设置,使门体开到位后是否有自动关门功能。

5、单开左右门任意选择:通过拨码开关设置,选择单开左门(电机1)或是右门(电机2),按发射器的锁键来运行。

6、关门延时可调:通过拨码开关设置,使门在运行关门时,左右门先后运行的间隔时间可调。

7、红外遇阻返回:门体在关门中如遇到障碍物能自动停止并开门(该功能要求安装红外防碰撞探头)。

8、具有后备电源接口:

9、五线、两线兼容功能:平开门控制主机可用于五线方式下工作,也可用于两线方式下工作。

10、过负荷保护:无论开、关门时门体出现卡死或任何故障引起的电机过载,主板会从开、关门状态自动跳至停状态。

11、防雷保护:限位输入采用防雷击保护电路,防止因输入引线太长而遭雷击故障。

一、安装接线说明:按照接线座上的标记安装

1、电源220V :电源插头接交流220V插座(L火线  N零线)

2、电机1 :电机1输出端接一号控制小板的“控制端”(主板电机1的“+”极接控制小板“+”极  主板电机1的“-”极接“-”极 )。

电机2 :电机2输出端接二号控制小板的“控制端”(主板电机2的“+”极接控制小板“+”极  主板电机2的“-”极接“-”极 )。

3、电锁:  选用

4、备用电源: 备用电源的红线接后备接口+极,黑线接后备接口-极。

二、安装调试说明:

1、增配和删除发射器:按住主机上“学习”键不放,待学习指示灯LED1亮后放开手,主机进入编程状态。

   按任意发射器的“停”键或过4秒钟后,LED1灯灭,主机退出编程状态,此时才可验证发射器是否有效。

⑴ 增配发射器:主机在编程状态下,按一下发射器的“开”键,LED1灯闪一下,再按一下“开”键,LED1灯闪一下,之后LED1灯闪几下后常亮,此发射器已成功增配。(其他发射器增配操作雷同。)

⑵ 删除发射器:主机在编程状态下,按一下发射器的“开”键,LED1灯闪一下,按一下“关”键,LED1灯闪一下,之后LED1灯闪几下后常亮,,此发射器已成功删除。若同一个发射器重复以上操作一次,则所有增配进去的发射器都已删除。

2、按键加锁、解锁功能设置:

⑴ 若拨码开关的第1位(加锁)拨到ON端,同时按住发射器的“锁”与“停”键,可对主机及遥控器的按键进行加锁。通过遥控制器上的“停”键,可对主机及遥控器的按键进行解锁。

备注:若拨码开关的第1位拨到ON端,控制器一上电,主机及遥控器的按键已加锁。

⑵ 若拨码开关的第1位(加锁)拨到OFF端,对主机及遥控器按键加锁无效。

3、自动关门设置:

⑴ 将拨码开关的第2位(自关)拨到“ON”端,门体开到位后,过10秒后自动关门。

⑵ 将拨码开关的第2位(自关)拨到“OFF”端,门体开到位后无自动关门。

4、单开功能设置:(单开功能为默认选用,由遥控器上锁键控制)

⑴ 将拨码开关的第3位(左右)拨到“ON”端,按发射器的“锁”键,门体单开左门,电机1运行,电机2不动。

⑵ 将拨码开关的第3位(左右)拨到“OFF”端,按发射器的“锁”键,门体单开右门,电机2运行,电机1不动。

5、延时关门设置:

⑴ 将拨码开关的第4位(模式)拨到“ON”端,按“关”键,右单门(电机2)先运行,延时9秒后左单门(电机1)开始运行。

⑵ 将拨码开关的第4位(模式)拨到“OFF”端,按“关”键,右单门(电机2)先运行,延时3秒后左单门(电机1)开始运行。

备注:若拨码开关的第3位拨在OFF端,先运行右单门,若是拨在ON端,则先运行左单门。
